探秘電吹風控制箱：功能與選擇全指南
一、電吹風控制箱的種類及品牌推薦
在如今的市場上，電吹風控制箱的種類豐富多樣，以滿足不同場景的需求。下面為大家介紹幾種常見的電吹風控制箱種類及其特點。

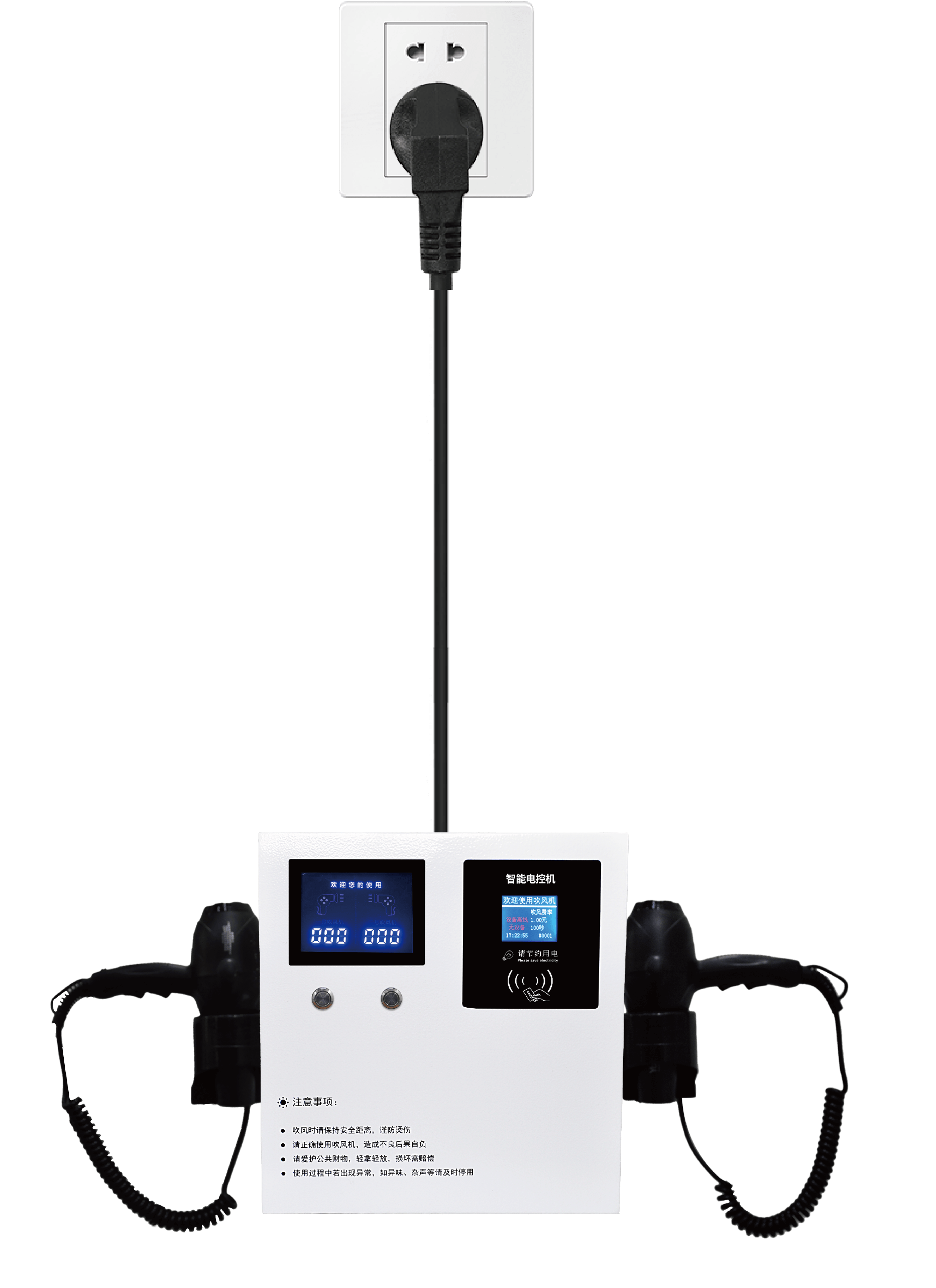

優卡特智能共享智能學校吹風機控制箱
優卡特智能共享智能學校吹風機控制箱可刷卡、掃碼，智能管理系統更加人性化。該控制箱支持加工定制。其功能多樣，能夠滿足學校等場所的使用需求。
二、如何選擇電吹風控制箱
在選擇電吹風控制箱時，需要考慮多個因素，以確保滿足使用需求并獲得良好的使用體驗。以下是一些選擇電吹風控制箱的指南，包括考慮因素和注意事項。
1. 功能需求
根據使用場景確定所需功能，如投幣、刷卡、掃碼等：不同的使用場景可能對控制箱的功能有不同的要求。例如，在學校宿舍或公共浴室，可能需要支持投幣、刷卡或掃碼功能，以方便學生或用戶使用。而在一些商業場所，如理發店或酒店，可能更注重控制箱的穩定性和可靠性。
考慮是否需要免費功能、退費功能等特殊需求：一些控制箱可能提供免費功能，例如在特定時間段內免費使用吹風機，或者在用戶遇到問題時提供退費功能。這些特殊需求可以根據實際使用情況進行考慮。
2. 質量與品牌
選擇有質量保障的品牌，查看產品參數和認證情況：在選擇電吹風控制箱時，品牌和質量是非常重要的考慮因素。選擇有質量保障的品牌可以確保產品的穩定性和可靠性。查看產品參數和認證情況，如 ISO9001 認證等，可以了解產品的質量水平。例如，超翔科技作為一家集研發、生產、銷售、運營為一體的國家高新技術企業，其產品通過了多項認證，質量有保障。
了解品牌的售后服務，確保產品的維修和保養：良好的售后服務可以為用戶提供保障，確保在產品出現問題時能夠及時得到維修和保養。了解品牌的售后服務政策，如質保期限、維修方式等，可以幫助用戶做出更明智的選擇。例如，超翔科技的產品主板質保 2 年，終身維修，讓用戶無后顧之憂。
3. 價格與性價比
對比不同品牌和型號的價格，考慮產品的性能和質量：在選擇電吹風控制箱時，價格也是一個重要的考慮因素。不同品牌和型號的控制箱價格可能會有所不同，用戶可以對比不同產品的價格，同時考慮產品的性能和質量。例如，一合智能共享智能學校吹風機控制箱價格相對較為合理，同時具備刷卡、掃碼等功能，性能和質量也得到了用戶的認可。
選擇性價比高的產品，避免盲目追求低價：選擇性價比高的產品可以在滿足使用需求的同時，節省成本。用戶不應盲目追求低價，而應綜合考慮產品的性能、質量和價格等因素，選擇最適合自己的產品。例如，在選擇控制箱時，可以參考其他用戶的評價和推薦，了解產品的實際使用情況，從而做出更明智的選擇。
三、電吹風控制箱的原理
電吹風控制箱的工作原理涉及多個方面，主要包括電吹風機溫控開關以及電吹風本身的工作原理。
1. 電吹風機溫控開關的工作原理
電吹風機在電熱元件電熱絲的附近裝有溫度保護器（恒溫器），當吹風機在熱風檔位工作時，溫控元件可以在風筒正常工作的情況下，自動接通電路。若遇到特殊情況，如電熱元件過熱等現象時，溫控開關會自動切斷電路。例如，當吹風機正常工作時，溫控開關內部的雙金屬片在達到一定范圍的臨界點溫度時發生形變使觸點結合，達到通電的目的；低于這個溫度范圍后回復到起始位置，斷開線路。涼風時加熱器不工作，只有風扇把風吹出來；當選熱風檔時加熱器加熱，吹出的風經過加熱器變成熱風。
2. 電吹風工作原理介紹與維修
（1）吹風機開關控制不同檔位的風速和發熱量。發熱檔位控制發熱絲的發熱情況，根據開關撥碼改變發熱溫度。
（2）當 S1 吹風檔位打到下面，S2 不開啟時，220V 通過 D1 的整流變成半波，然后半波經過 D3 給電機 B1 和 LED 進行供電后流出 D3 進入 R6 發熱絲，最后回流到 P1 電源座子。此時風速小、LED 燈暗、發熱量小。
（3）如果 S1 吹風檔位打到上面，S2 不開啟時，P1 進來的電流除了不流過 D1 外，其他流過的路徑與上面敘述的一樣。
（4）S1 吹風檔位打到下面由于經過了 D1 的半波整流所以 B1、LED、R6 耗費的功率大約為 S1 吹風檔位打到上面的一半，所以體現到給用戶是風速小了、LED 燈暗了、發熱量小了。只要 B1 轉動 R6 就會經過電流發熱，所以一旦吹風必然是有加熱的，無法吹冷風。
（5）S2 是用于控制 R1 發熱絲的檔位的，同時 R1 的發熱量也是由電流是否經過 D2 二極管進行決定的，同時 D1 也決定了 R1 的發熱量，只有 S1 開啟時 S2 才會得電，S2 的開關撥動才會導致 R1 的加熱。
S1 處于關閉時，無論 S2 如何撥碼 R1 都不會得電發熱，起到一定的保護作用，只有風機轉動了 R1 才有發熱的意義同時避免了 R1 因為無法及時扇熱的燒毀。
S1 向下?lián)艽a時為小風速，因為到 S2 的電已經經過了 D1 的半波整流所以這是無論 D2 向上撥還是向下?lián)?R1 的發熱功率都是基本一樣的（經過 D2 會有 1 - 2V 的壓降），都是較小。同時也是起一個保護作用，小風速時，R1 的發熱量只能小，無論 S2 開關向上還是向下?lián)軇印?/p>
S1 向上撥碼時為大風速，這時 S2 的上下?lián)艽a才能改變 R1 的發熱情況，當 S2 向上撥碼時 R1 處于發熱溫度大，當 S2 向下?lián)艽a時由于電流經過了 D2 進行了半波整流 R1 發熱溫度小。
3. 學修電吹風～電吹風的整機結構及電路原理圖
（1）電吹風由殼體、手柄、操作開關和電源線等組成。內部結構包括功能操作開關、溫度調節開關、電熱絲總成、電動機和風葉等。
（2）高風速工作原理：當功能開關按到 “2” 位置時，電熱絲 EH1 獲得交流 220V 電源電壓而發熱；另外，交流 220V 電壓經電熱絲 EH2 降壓，再加到由二極管 VD1 - VD4 構成的橋式整流電路兩端，交流電經橋式整流后，變成脈動的直流電，為電動機供電，此時電動機帶動風葉高速轉動，將空氣從進風口吸入，經電熱元件加熱，形成強熱風后從出風口吹出。
（3）低風速工作原理：當功能開關按到 “1” 的位置時，交流 220V 的電源電壓經二極管 VR 整流后，輸出約 99V 的脈動電壓。該電壓經溫度調節開關供電熱絲 EH1 發熱；該電壓同時也加到由二極管 VD1 - VD4 構成的橋式整流電路兩端，經電熱絲 EH2 降壓后，再由橋式整流電路為電動機供電，此時電動機帶動風葉低速轉動，將空氣從進風口吸入，經電熱元件加熱，形成低熱風后從出風口吹出。
（4）溫度調節工作原理：由于溫度調節開關 SB 和電熱絲串聯，另外調節開關 SB 又是常閉按鈕，所以當電吹風在工作時，只要用戶按下溫度調節開關 SB，常閉開關斷開，電熱絲 EH1 由于斷電不發熱，整個電路只有 EH2 發出較低的熱量，所以電吹風吹出溫?zé)犸L(fēng)。當用戶松開按鈕 SB 時，電熱絲 EH1 又開始通電發熱，電吹風吹出熱風。
四、電吹風控制箱常見故障及解決方法
電吹風控制箱在使用過程中可能會出現一些常見故障，下面為大家介紹這些故障及相應的解決方法。
1. 不吹風、不發熱的故障檢修
檢查電源線：用萬用表 Rx1 擋測量電吹風電源線是否正常，只要其中有一根電源線出現斷路，則需更換電源線來排除故障。
檢查功能操作開關：用萬用表 Rx1 擋測量功能操作開關內部各擋位觸點是否接觸良好，如果內部觸點都不通，說明內部開路，需更換同規格的功能操作開關來排除故障。
檢查溫度調節開關和整流電路：如果溫度調節開關常閉觸點內部開路，主電熱絲不發熱；如果整流二極管 VD1?VD4 有損壞，電動機不轉。首先用萬用表 Rx1 擋測量溫度調節開關常閉觸點是否導通，如果電阻值為無窮大，則該溫度調節開關損壞，需更換新的開關；再用萬用表 Rx100 擋測量 4 個橋式整流二極管的單向?qū)щ娦允欠窳己?，如果不正常，則更換同型號的整流二極管來排除故障。
檢查電熱絲和電動機：首先用萬用表 Rx10 擋測量電熱絲總成上的主發熱絲和降壓發熱絲兩端的電阻值是否約為 75Ω 和 140Ω，如果電阻值為無窮大，則發熱絲已燒斷，則需更換電熱絲。再用萬用表 Rx1 擋測量永磁直流電動機兩端的電阻值是否約為 5Ω，如果電阻為零或為無窮大，則說明該電動機損壞，需更換同規格的電動機來排除故障。
2. 有吹風但無熱風的故障檢修
檢查溫度調節開關：如果溫度調節開關常閉觸點內部開路，主電熱絲不發熱，無熱風吹出。用萬用表 Rx1 擋測量溫度調節開關常閉觸點是否導通，如果電阻值為無窮大，則該溫度調節開關損壞，需更換新的開關來排除無熱風吹出的故障。
檢查主電熱絲：仔細觀察電熱總成上的電熱絲有無燒斷的痕跡，或者用萬用表 Rx10 擋測量電熱絲總成上的主發熱絲兩端的電阻值是否約為 75Ω，如果電阻值為無窮大，說明發熱絲已燒斷，則需更換電熱絲總成來排除無熱風的故障。
檢查電熱絲連線、接頭是否不良：仔細觀察電熱絲兩端接頭是否斷裂、脫焊或接觸不良，如果斷裂、脫焊或接觸不良，則重新焊接好來排除故障。另外，檢查電熱絲兩連接導線是否有斷路現象，如果有斷路，則焊接好來排除故障。
3. 噪聲大的故障檢修
檢查風葉是否碰殼：仔細觀察電動機風葉安裝位置是否移位或風葉是否變形，導致風葉與外殼摩擦發出噪聲。出現這種情況時，可適當調整位置或更換風葉來消除摩擦和碰殼故障。
檢查電動機軸承是否缺油或磨損：電動機內部軸承缺油后造成轉動時噪聲大，這時可適量注入潤滑油消除噪聲。如果電動機軸承嚴重磨損發出的噪聲，則應更換軸承或電動機。
五、電吹風控制箱的作用
電吹風控制箱在不同的應用場景中發揮著重要的作用。
1. 一種具有離子電風吹功能的凈化器中的作用
通過磁吸式電吹風裝置與凈化器結合，實現了多功能的創新設計。在這種凈化器中，電吹風控制箱起到了關鍵的控制吹風作用。當用戶需要使用電吹風功能時，電吹風控制箱接收電吹風開關的信號，控制進風口吸入空氣，經過加熱元件加熱后，從吹風筒吹出。同時，防絞發濾網的設置保護了用戶的頭發，避免在使用過程中頭發被卷入電吹風內部，提高了使用的安全性。這種設計有效地解決了目前家用電器種類繁多導致家庭空間變小的問題，為用戶提供了更加便捷的使用體驗。
2. 電器控制箱的用途和性能
電器控制箱是一種用于存儲各種電源開關的設備，具有重要的保護電路和開關的作用。它可用于防水泵控制、消防風機控制等多種場合，控制方式多樣，包括直接啟動控制、降壓啟動控制、自藕降壓啟動型控制和變頻器啟動控制等。在安裝時，需要注意環境條件，如溫度、濕度和污染等級等。使用環境溫度不可以超過 + 40℃，下限是 - 5℃；空氣的相對濕度不能超 50%；污染的等級不能大于 3 級；安裝的場地海拔的高度是不能超過 2000 米；需要和地面垂直安裝；要安裝在沒有劇烈震動的地方，也不能安裝在沖擊比較強的地方，不能安裝在有腐蝕物的地方；運輸儲存的溫度是 - 25℃到 + 55℃。電器控制箱一般用于開廠礦、商場、企業、賓館、機場、學校、港口、高層建筑、醫院和生活區等場所，使用 50HZ 的交流電，額定工作電壓是 380V 的交流低壓電。它可以
